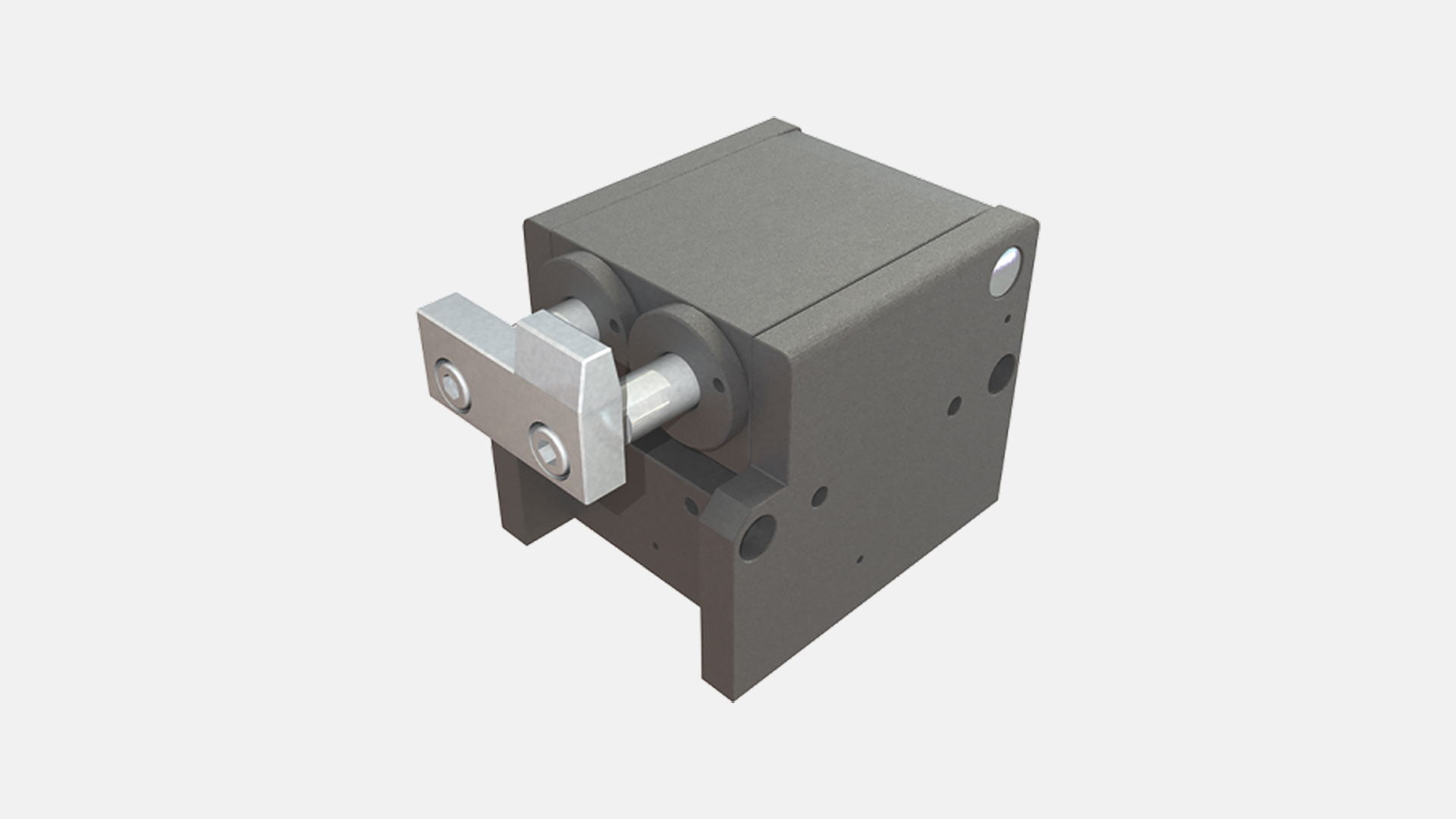

MBB-气动缓冲挡停器
倍斯科智能-气动无缓冲挡停器可直接安装在同步带、滚子链输送线体和线体内侧支架上;可搭配MCP/MOP托盘；托盘靠近挡停器时，通过气缓冲降低速度减少冲击力，托盘离开时，释放气压降低挡停组件，同时挡停块复位，托盘离开后，挡停组件通过弹簧复位；挡停/放行高度为8.5mm，缓冲行程20mm；可实现托盘在指定位置的停止和放行；通过调节螺栓可调节缓冲器的挡停力度。
描述
选型说明
规格配置
规格参数
尺寸说明

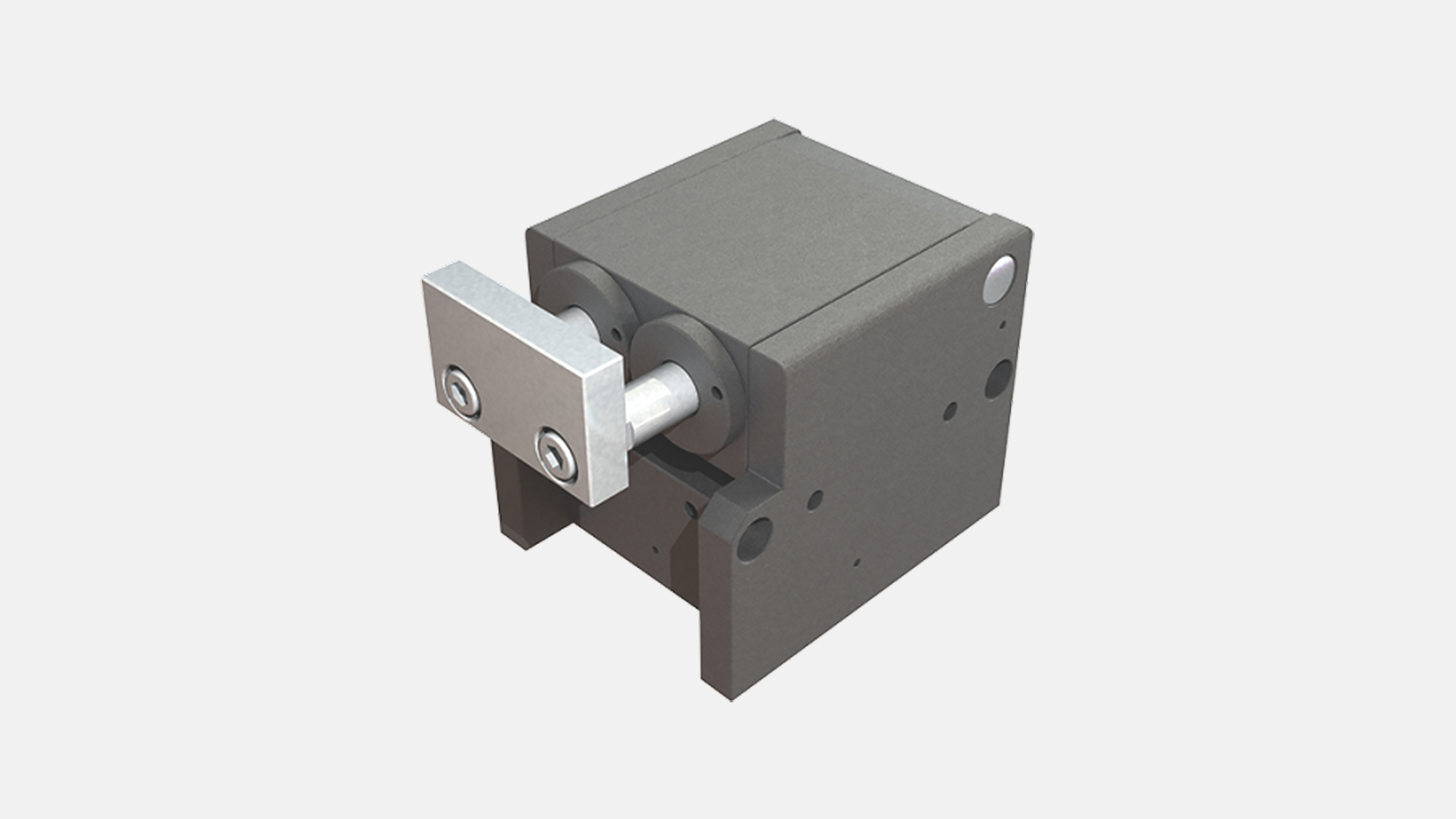

| MBB-M200-C |
|

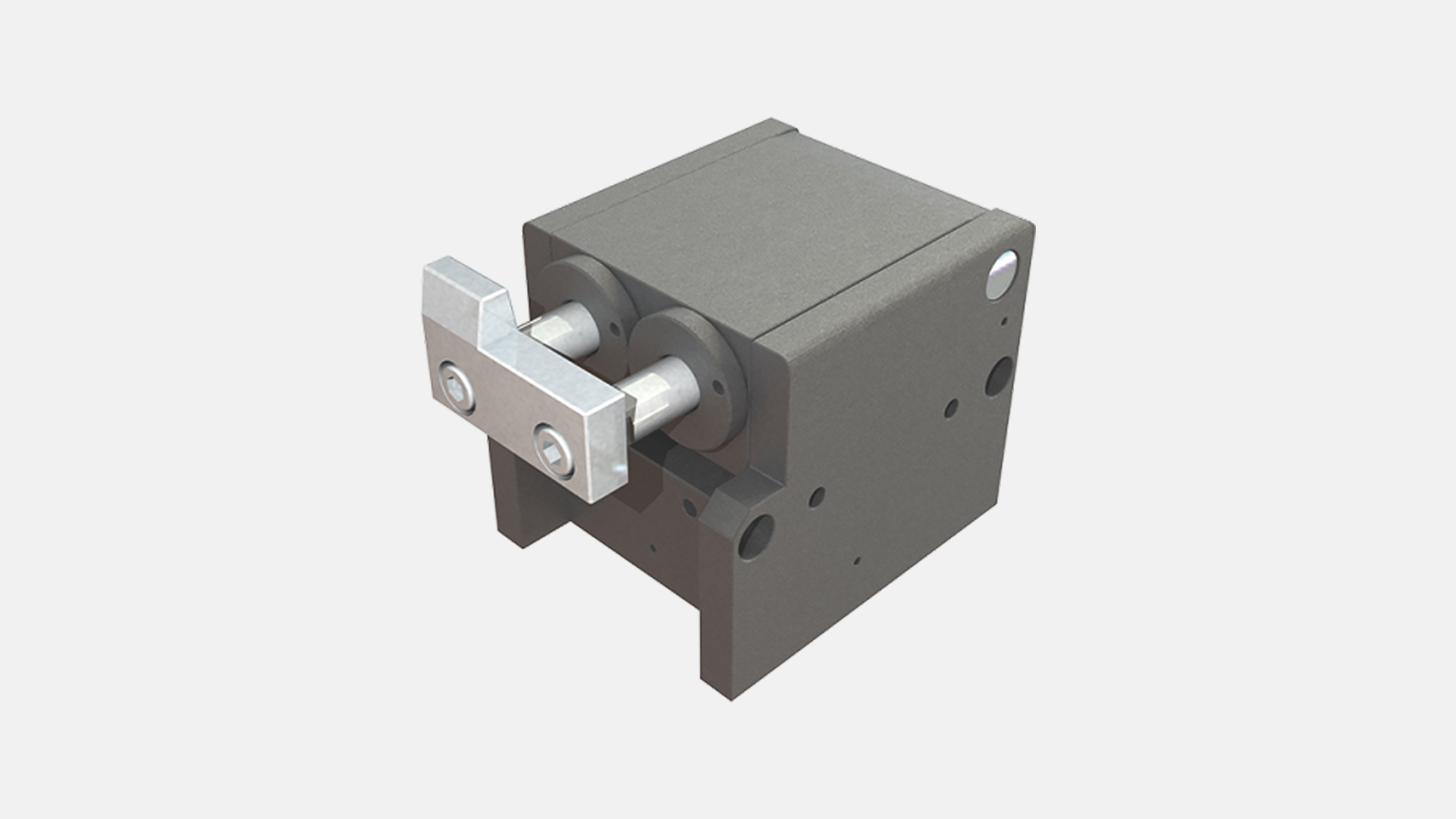

| MBB-M200-L |
|
| MBB-M200-R |
|
|
模块特征 |
- 可直接安装在同步带、滚子链输送线体和线体内侧支架上;
- 可搭配MCP/MOP托盘，使用时不允许反向操作；
- 托盘靠近挡停器时，通过气缓冲降低速度减少冲击力，托盘离开时，释放气压降低挡停组件，同时挡停块复位，托盘离开后，挡停组件通过弹簧复位；
- 挡停/放行高度为8.5mm，缓冲行程20mm；
- 可实现托盘在指定位置的停止和放行；
- 通过调节螺栓可调节缓冲器的挡停力度；
- 工作噪音60dB，若需要降低噪音，可使用调速型气接头。
| 供货方式 |
- 供货范围：包括所有用于输送线体上安装挡停器定位及紧固件；
- 供货状态：已装配完成。

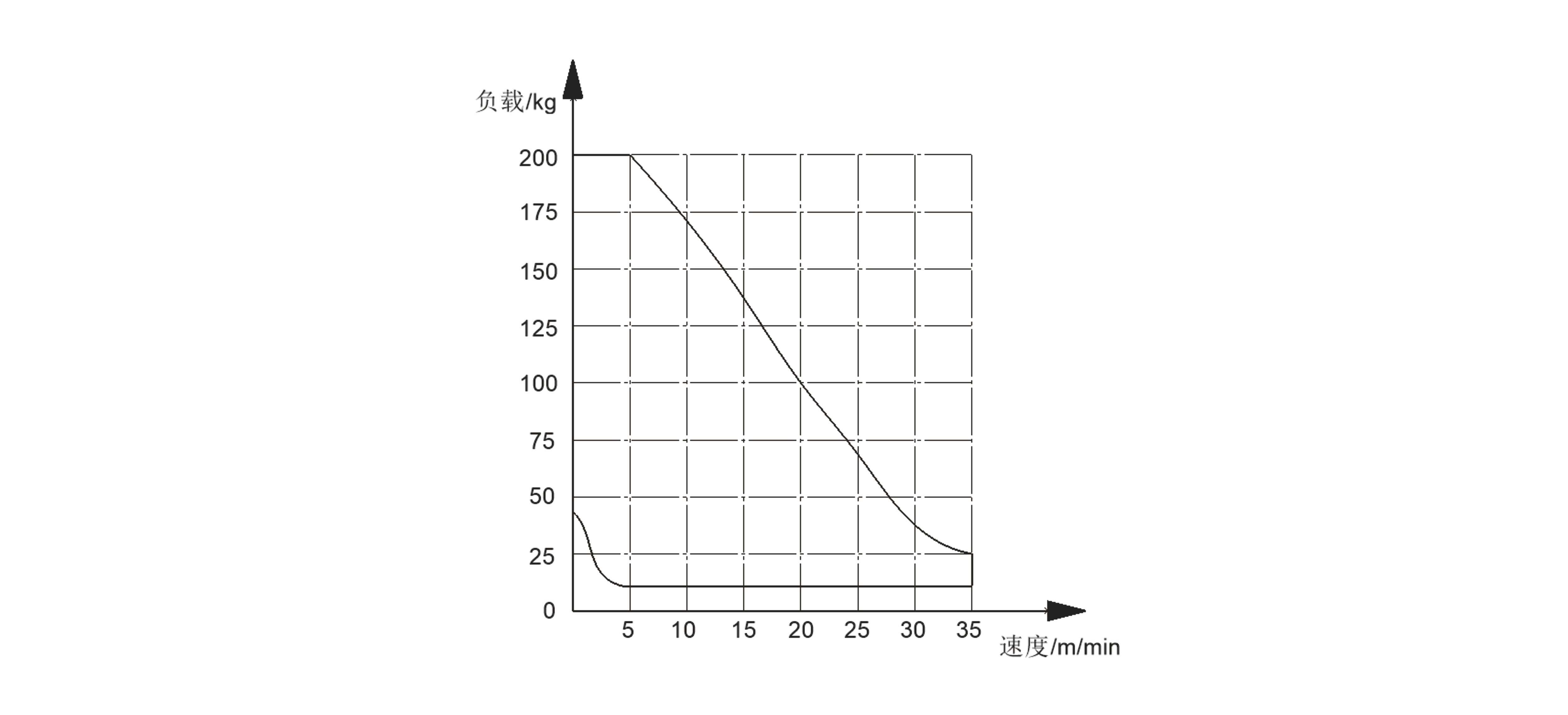

| 挡停能力曲线 |
| 选型说明 |
请按照选型步骤①~③进行产品型号和参数的选定，然后根据选型进行产品订购
| 步骤 | 参数范例 |
| ①型号 | MBB |
| ②挡停能力M | M200 |
| ③挡板类型 | C |
选型范例：
型号MBB-M200-C，表示挡停能力为200kg，挡边在中间，安装在线体内侧支架上的气动缓冲挡停器。
| 规格配置 |
| ①型式 | MBB(气动缓冲挡停) |
| ②挡停能力M(kg) | 200 |
| ③挡板类型 |
C（挡边在中间） |
| R（挡边在右侧） | |
| L（挡边在左侧） |
| 规格参数 |
| 项目 | 参数 |
| 最大挡停负载(kg) | 200 |
| 质量(g) | MBB-M200-C：1596 |
| MBB-M200-R：1566 | |
| MBB-M200-L：1566 | |
| ESD防静电 | 是 |
| 材质 | 主体：铝合金（黑色）；挡停块：碳钢镀镍 |
| 工作温度（℃） | 0~60 |
| 快速接头（mm） | φ6软管 |
| 压力范围(Mpa) | 0.4~0.8 |
| 尺寸说明 |

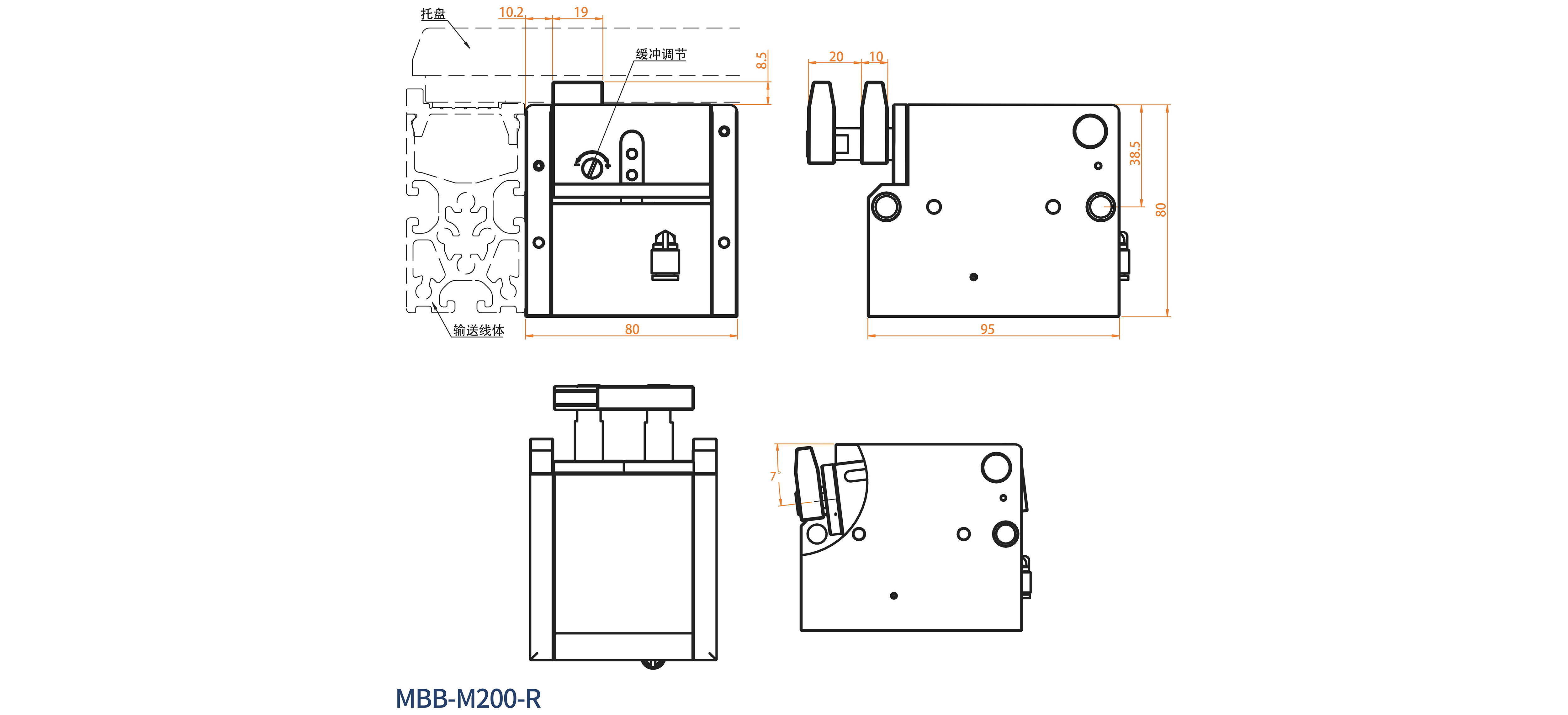

| MBB-M200-R |
|

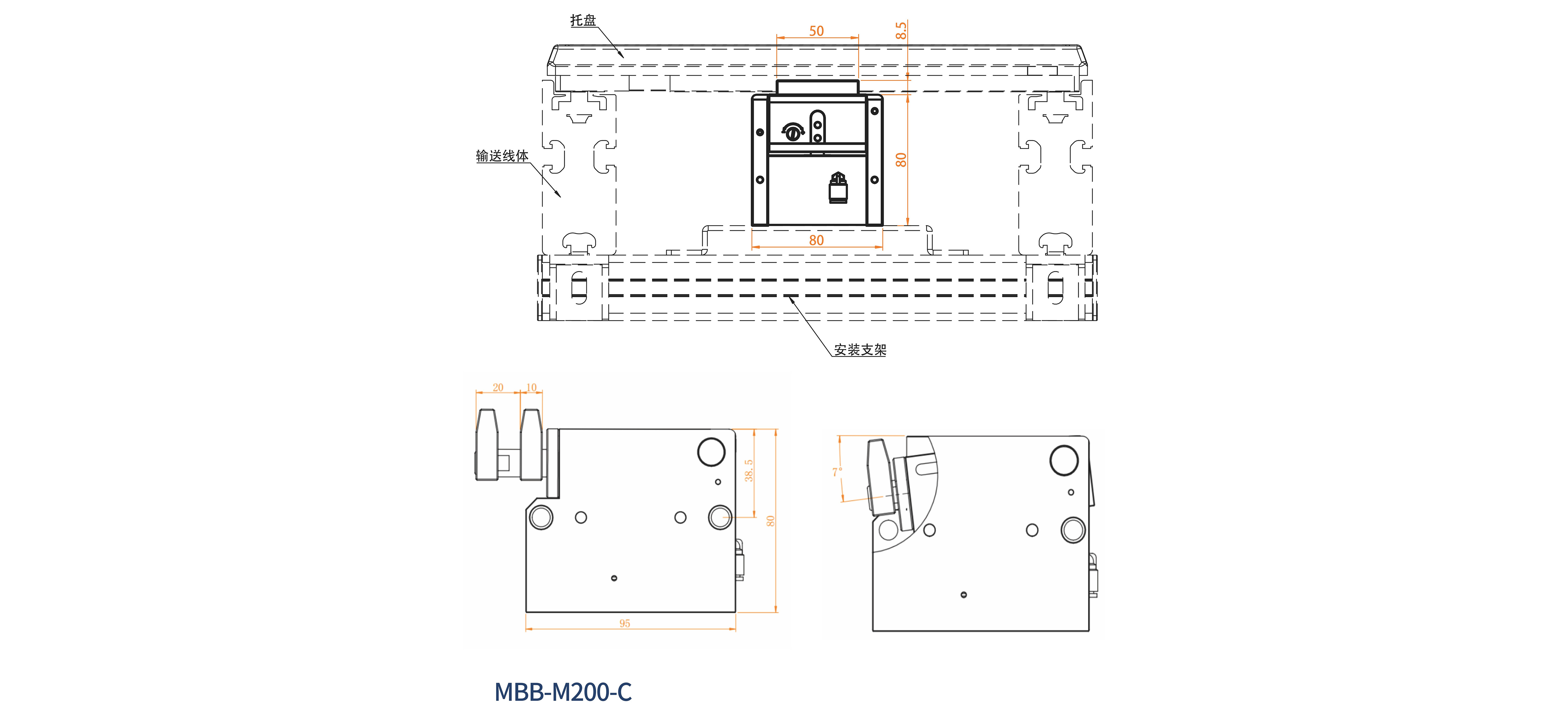

| MBB-M200-C |
 |
| 安装位置 |

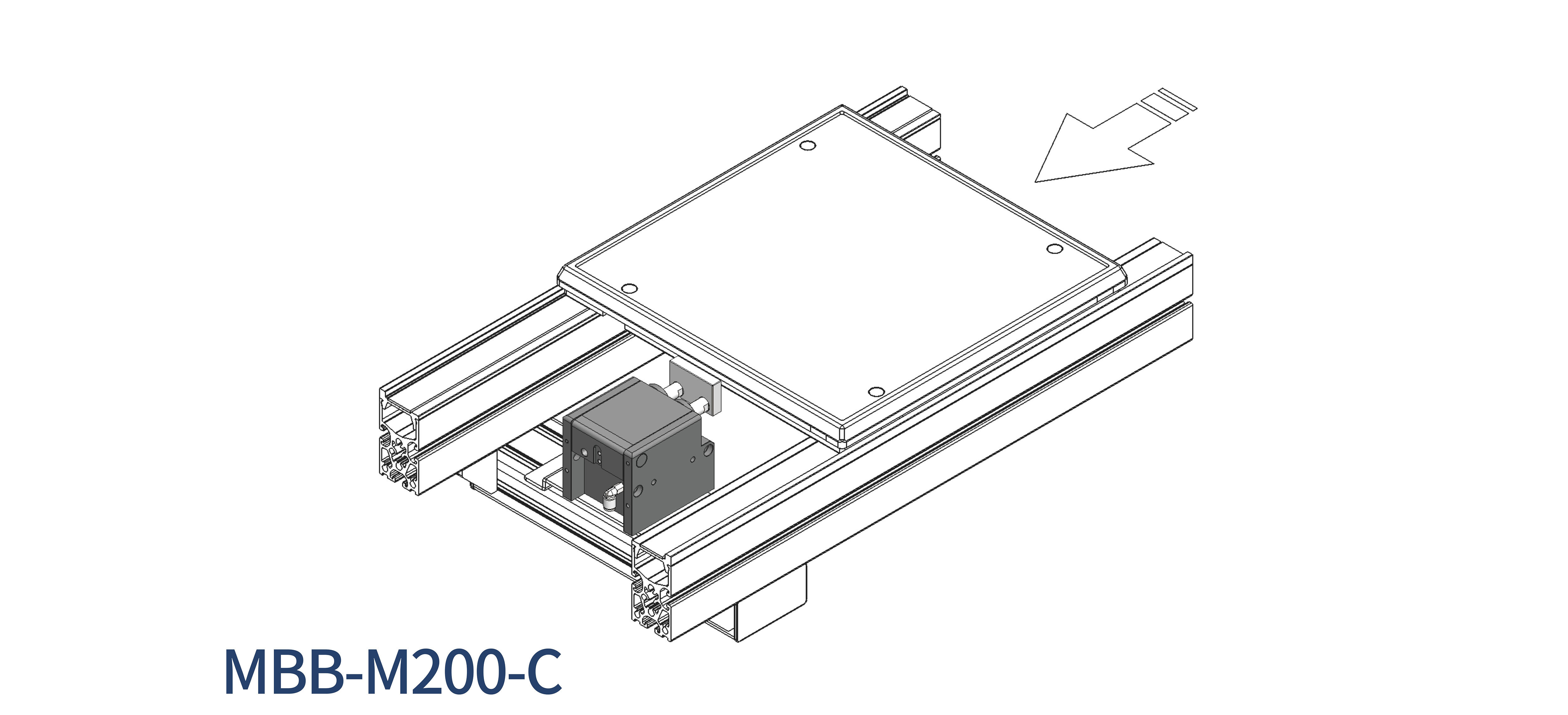

| MBB-M200-C |
 |

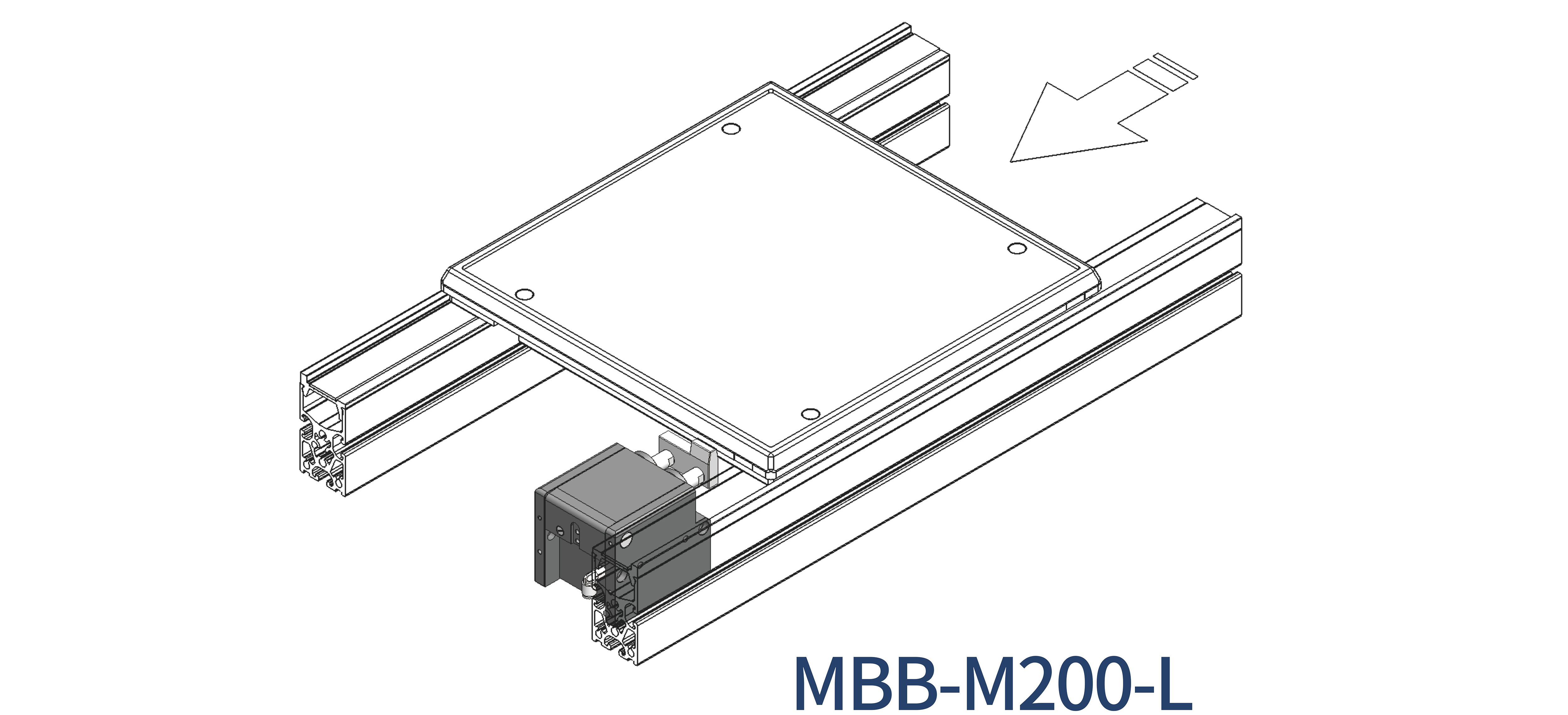

| MBB-M200-L |
 |

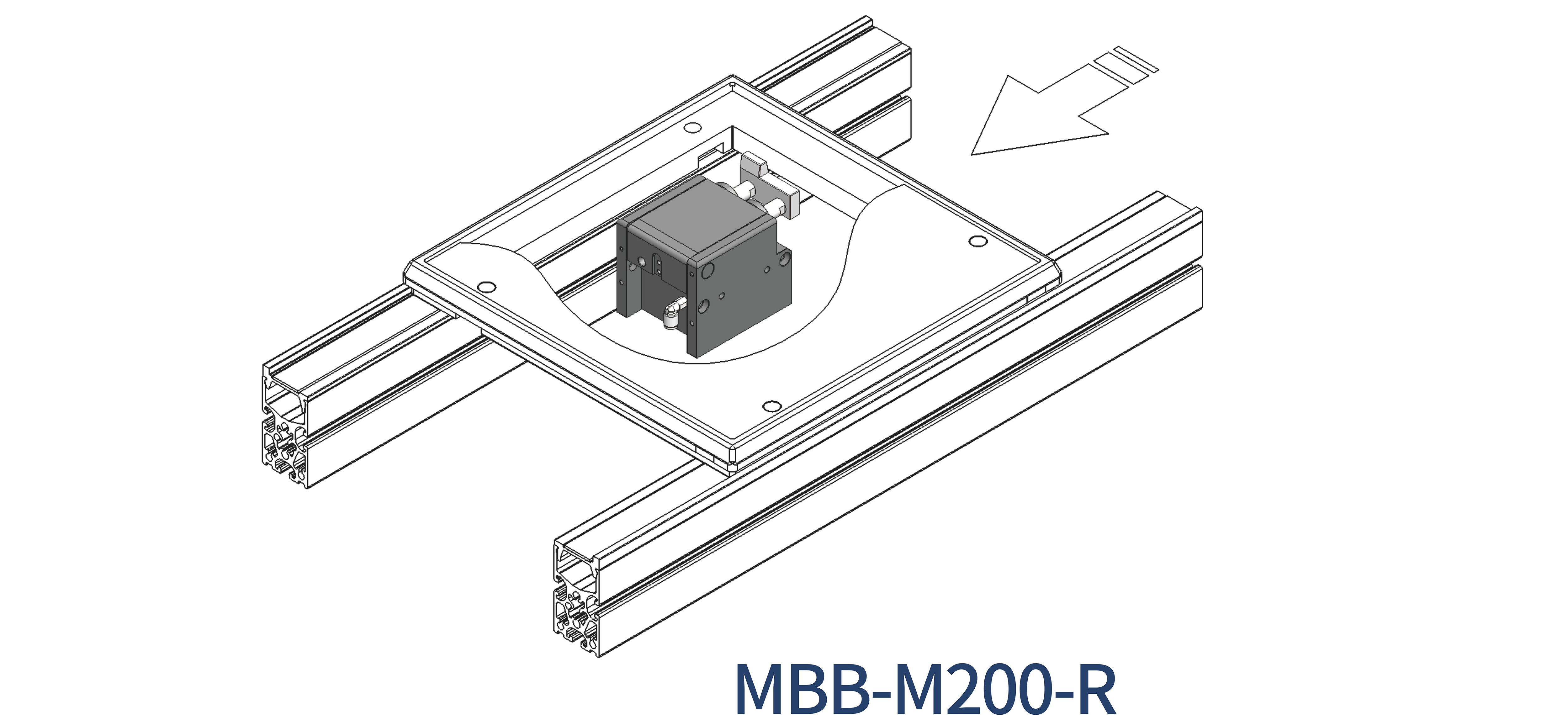

| MBB-M200-R |
 |

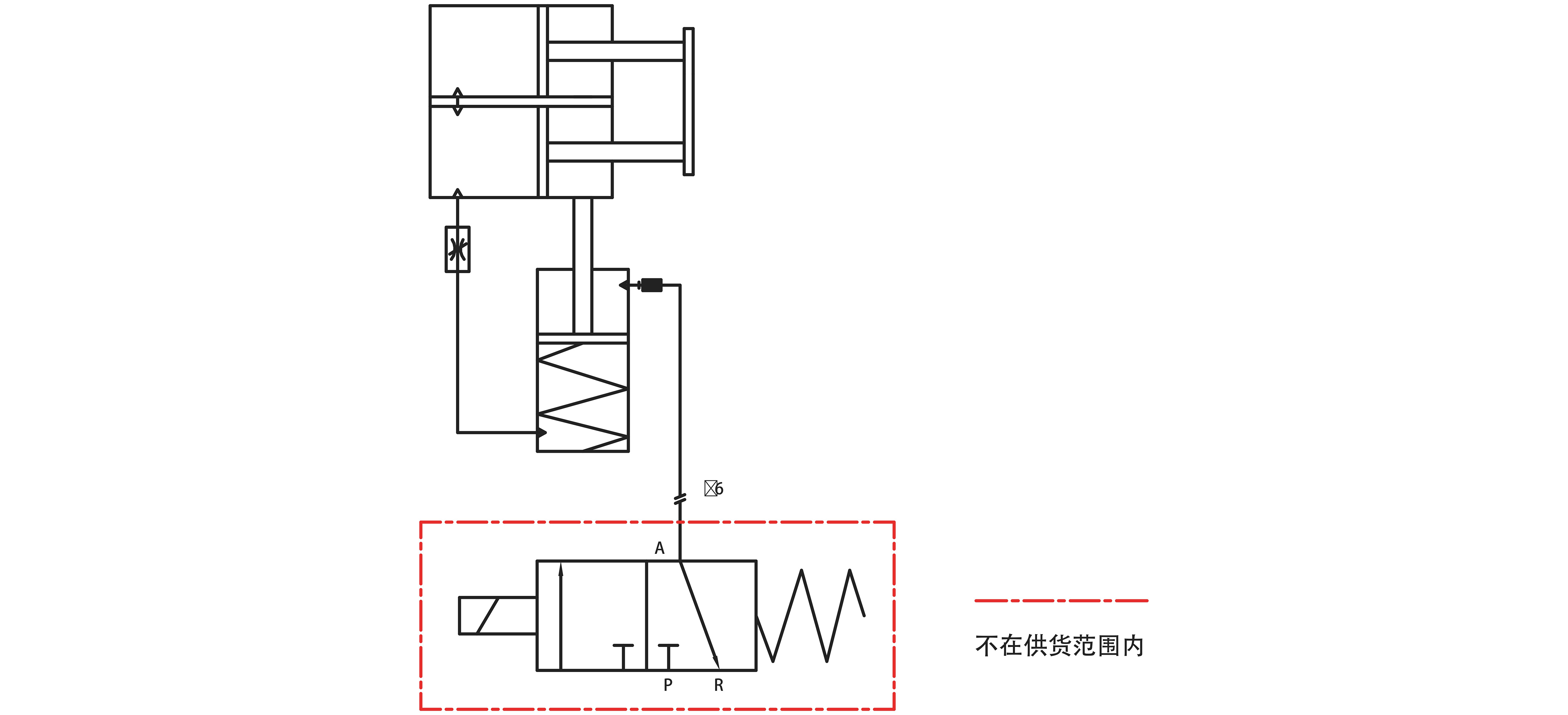

| 气动原理图 |
