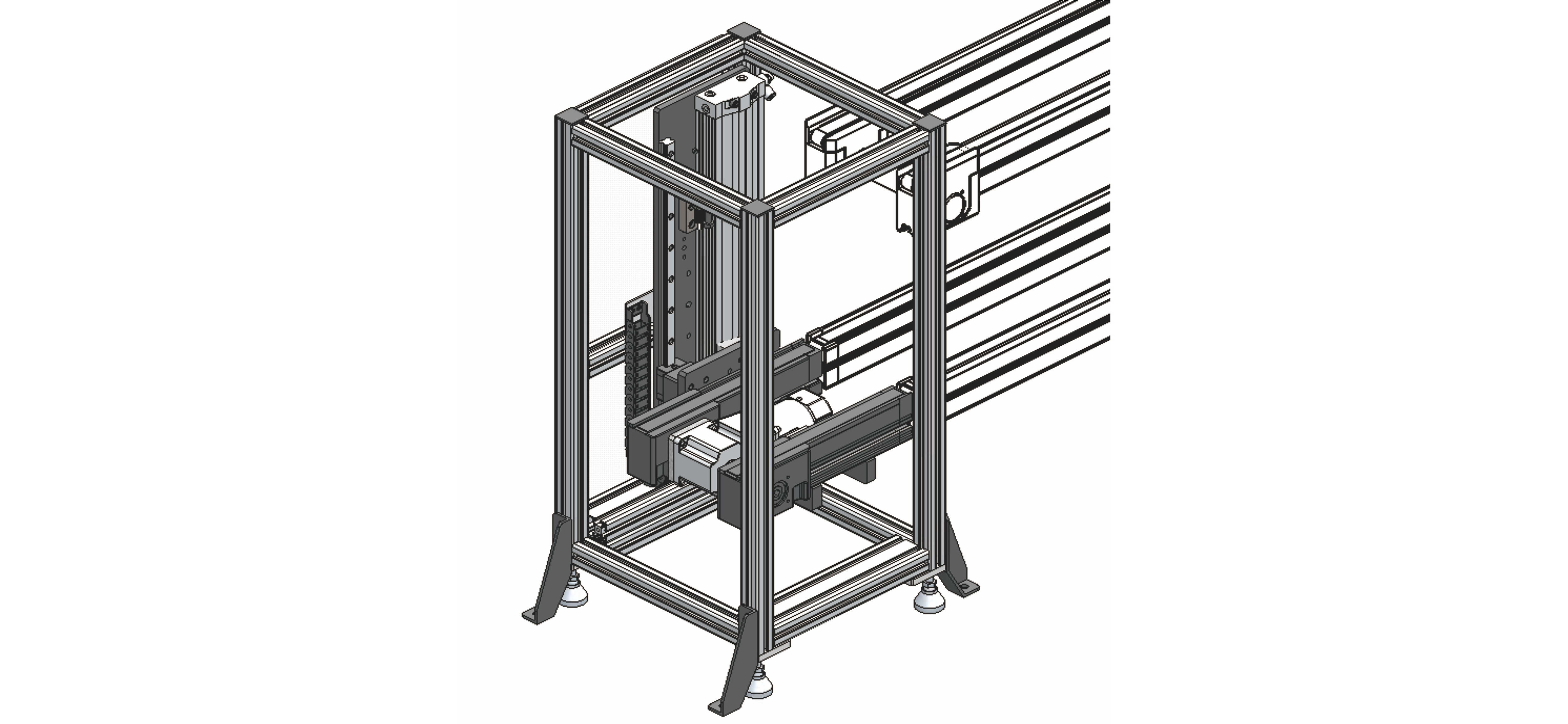

CSL-40kg升降模块

倍斯科智能-40kg升降模块可直接安装在同步带、滚子链输送线体上;模块化设计、结构简单、方便使用和维护;可搭配MCP/MOP标准托盘;可实现将托盘从当前线体竖直移动到另一线体,托盘输送方向改变。

分享

相关产品




40kg升降模块

模块特征



  • 可直接搭配同步带、滚子链输送线体使用;
  • 模块化设计、结构简单、方便使用和维护;
  • 可搭配MCP/MOP标准托盘;
  • 可实现将托盘从当前线体竖直移动到另一线体,托盘输送方向改变。
输送介质:



  • 40kg升降模块输送介质:放静电齿形



选型说明



请按照选型步骤①~⑤进行产品型号和参数的选定,然后根据选型进行产品订购

步骤 参数范例
①型号 CSL
②适配托盘宽度W W240
③适配托盘长度L L240
④下层输送高度Ha Ha350
⑤上层输送高度Hb Hb750



选型范例:

型号CSL-W240-L240-Ha350-Hb750,表示适配托盘宽度240mm,长度240mm,下层输送高度350mm,上层输送高度750mm的升降模块。

规格配置



①型式 CSL(升降)
②适配托盘宽度W(mm) 160~480
③适配托盘长度L(mm) 160~480
④下层输送高度Ha(mm) 350~750
⑤上层输送高度Hb(mm) 500~900
规格参数



项目 参数
最大负载(kg) 40
额定运行速度(m/min) 14
适配电机功率(W) 200
快速接头(mm) φ8软管
压力范围(Mpa) 0.5~0.8
输送介质 防静电齿形带

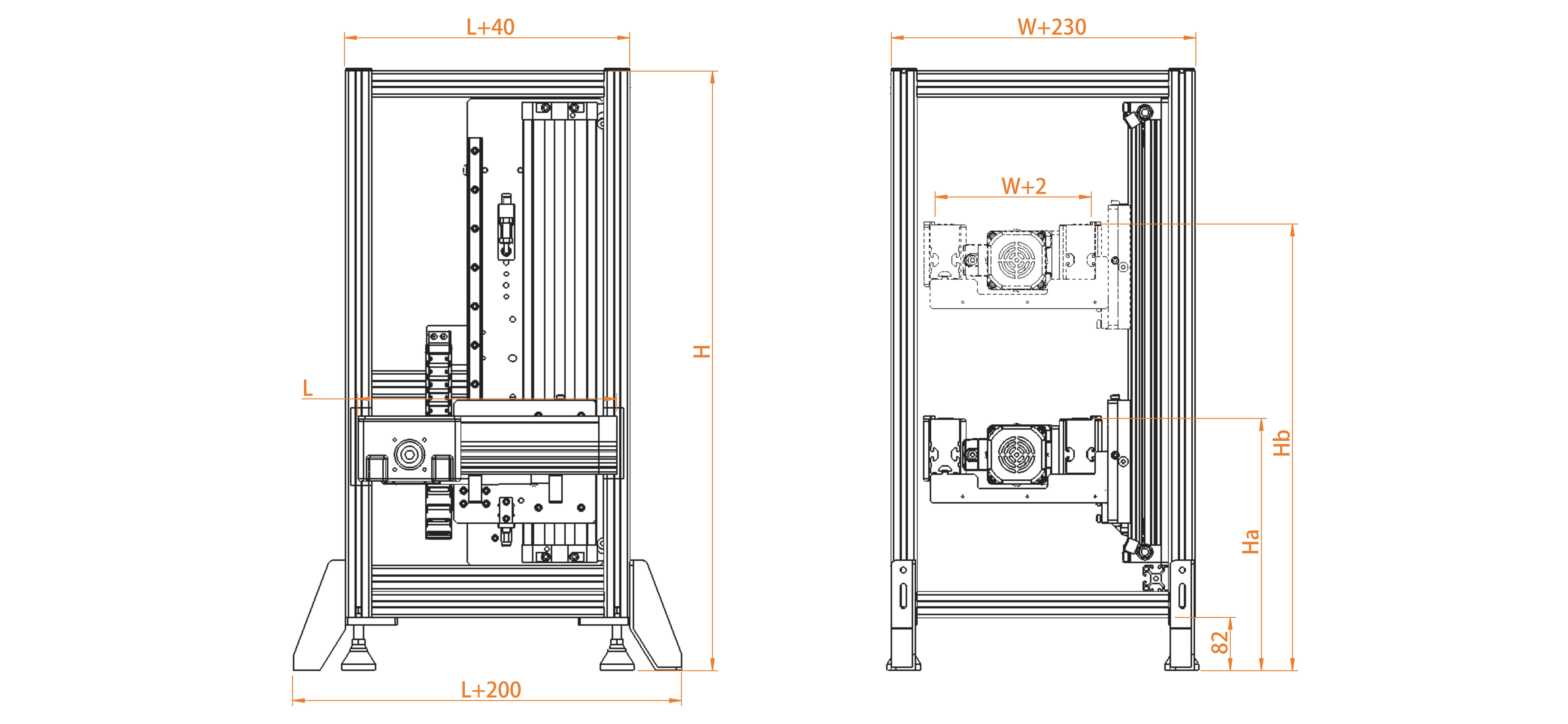

尺寸说明



40kg升降模块尺寸说明

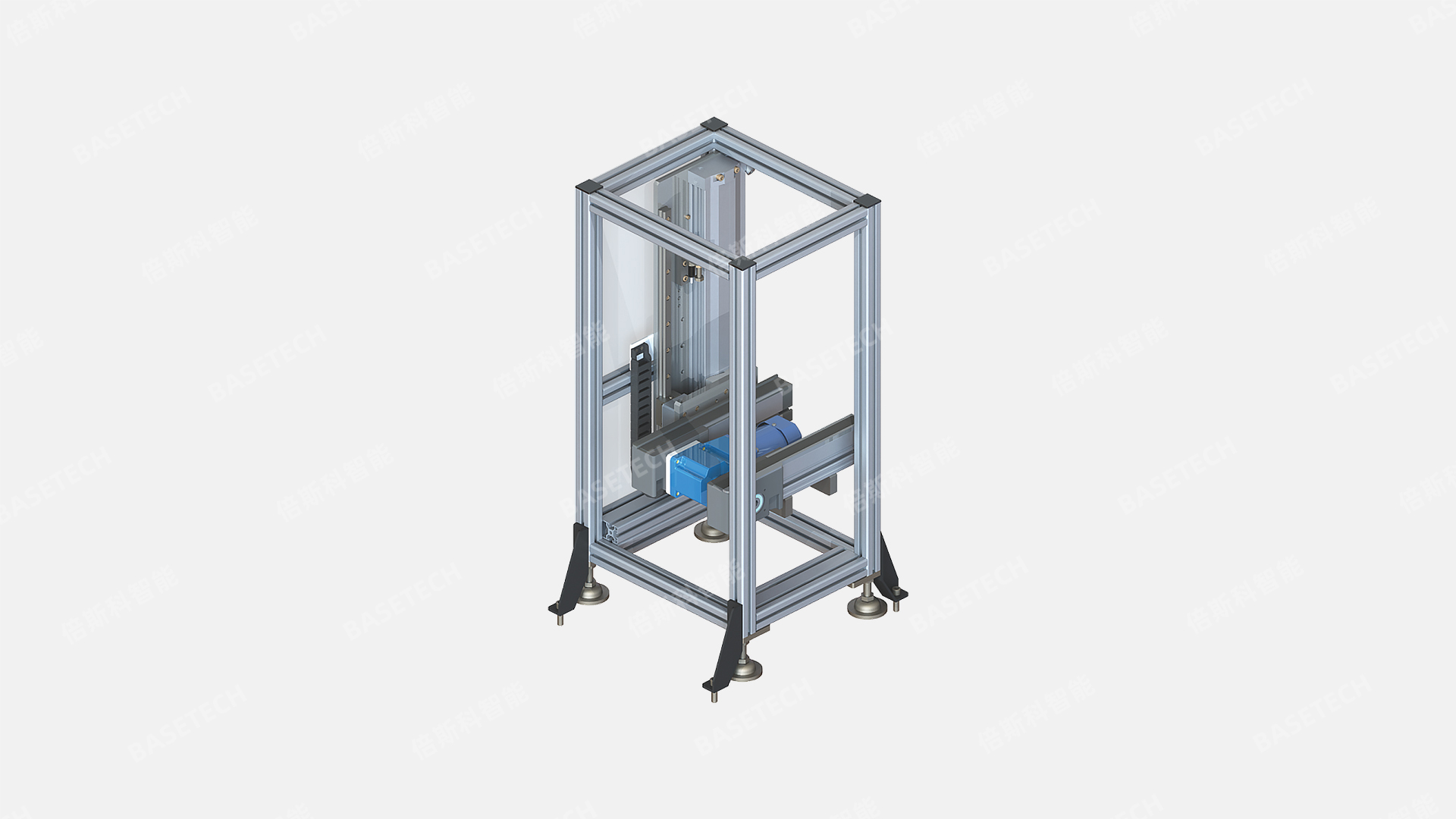

安装位置



40kg升降模块安装位置
